EVの熱マネジメント技術を徹底解説！バッテリー冷却・駆動系・空調から統合制御まで
EV（電気自動車）は高効率なパワートレインを持つ一方で、温度の影響を強く受ける部品で構成されています。バッテリーは、温度で充電性・劣化・安全性が大きく変わり、モーターやインバータは、温度上昇が、そのまま連続出力の制約になります。さらに冬季は、車室暖房が電費を押し上げて航続距離を縮める要因にもなります。こうした背景から、EVの性能と商品性を最終的に決める中核技術として「EVの熱マネジメント技術」が注目されています。
本記事では、製造業の技術者が設計、評価、顧客／サプライヤ協議で活用できるように、熱マネジメントの狙い、冷却方式の選び方、制御、試験・評価、技術動向までを体系的にわかりやすく解説します。
１．EVで「熱」が支配的になる理由
EVの熱マネジメントは、単に冷やす・温めるための補助機能ではありません。電費、急速充電性能、安全・信頼性といった主要KPI（Key Performance Indicator、重要評価指標）を同時に左右するため、車両全体の設計思想に組み込む必要があります。
ここでは、なぜEVで熱が支配的になるのかを、KPIと熱源の両面から整理します。
（1）熱マネジメントが担う3つのKPI
EVの熱マネジメントは、車両の商品価値に直結する複数の指標を同時に改善する役割を担います。
代表的なKPIを3つに絞り（図1）、温度がどのように効くかを確認します。

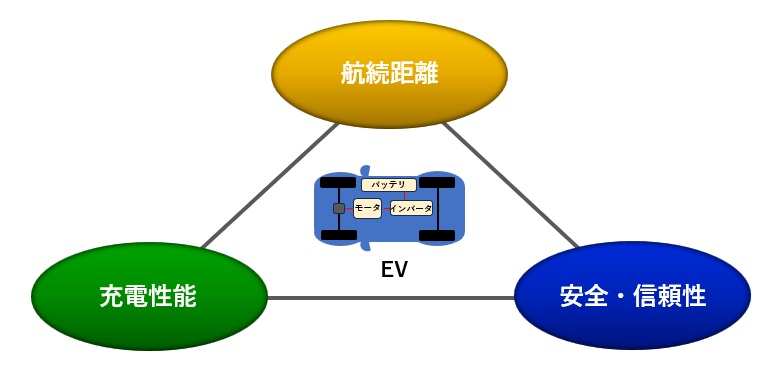

【図1 EVの3つのKPI】
- ① 航続距離（電費）：
冬季は暖房のために電力を消費するため、空調負荷が電費を強く支配します。特に短距離走行では、車室が温まり切る前に走行が終わることも多く、空調の比率が相対的に大きくなりがちです。また、電池温度が低い状態では内部抵抗が増えて損失が増え、同じ走行でも電費が悪化しやすくなります。
（※電費の基礎知識・計算方法はこちらの記事をご参照ください。） - ② 充電性能（急速充電の受入れ、充電時間）：
急速充電では、バッテリーが受入れ可能な電流（あるいは電力）が温度で大きく変わります。低温では内部抵抗が増えるため発熱が増え、さらに電極反応の観点から析出リスク等を避ける制約が働くため、充電受入れを制限せざるを得ない場合が増えます。結果として、充電時間の増加やピーク受入れの低下につながります。 - ③ 安全・信頼性（劣化、熱暴走、部品寿命）：
温度上昇は電池の劣化反応を加速し、パワエレや配線、樹脂部材、接合部の熱サイクル負荷も増やします。さらに異常時には、セルの熱暴走が周囲に伝わる熱伝播（thermal propagation）をどう抑えるかが重要になります。熱は、性能だけでなく安全に直結するため、平常時と異常時の両方を見据えた設計が不可欠です。
（2）EVの主要な熱源と“温度を作りたい”対象
EVの熱マネジメントを俯瞰するには、何が熱を出し、どこをどの温度帯に保つ必要があるかを最初に押さえることが有効です。
図2に示す代表的な熱源と対象を整理して説明します。

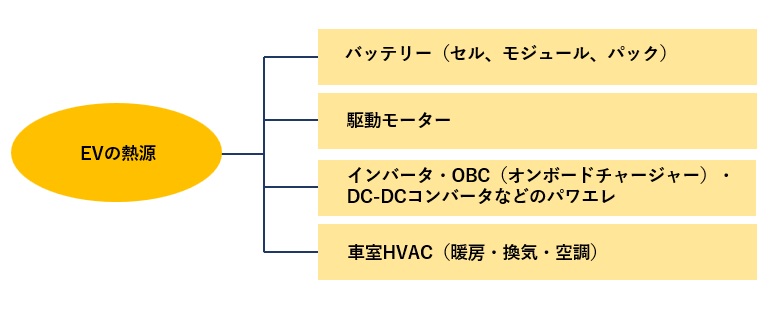

【図2 EVの熱源の４要素】
- ① バッテリー（セル、モジュール、パック）：
走行・充電時に抵抗損などで発熱し、温度が低すぎると出力や回生、充電受入れが落ちます。高すぎる温度は劣化や安全リスクを増やすため、適温域に維持し、温度ばらつきを小さくすることが狙いになります。 - ② 駆動モーター：
高トルク領域や高回転領域で損失が増え、冷却が追い付かないと連続出力が制限されます。巻線温度、磁石温度、軸受周りなど、部位ごとに許容温度と劣化モードが異なる点が難しさです。 - ③ インバータ・OBC（オンボードチャージャー）・DC-DCコンバータなどのパワエレ：
半導体の接合温度（ジャンクション温度Tj）とパッケージの熱抵抗が性能限界を作ります。冷却プレートやTIM（熱界面材）の品質ばらつきが熱抵抗に直結しやすく、量産品質管理を考慮した熱設計が重要です。 - ④ 車室HVAC（暖房・換気・空調）：
エンジン車のように暖房へ利用できる大量のエンジン廃熱がないため、暖房には電力を利用する必要があります。冬季の電費悪化を抑えるには、暖房方式の選定と熱の再利用（廃熱回収）を含むシステム設計が重要です。
２．バッテリー熱マネジメントの基本
EVの熱マネジメント技術の中心にあるのは、バッテリー熱管理システム（BTMS、Battery Thermal Management System）です。
バッテリーは温度で性能が大きく変わり、寿命と安全にも直結するため、車両全体の熱設計の出発点になります。ここでは、BTMSが満たすべき要件と、方式選定の考え方を整理します。
（1）BTMSに求められる機能
BTMSは平常時の電費・寿命を支えるだけでなく、異常時に被害を局所化する設計も含みます。
両者を以下のように分けて考えると、要求がより明確になります。
① 平常時の機能（電費・寿命・充電性能の両立）
バッテリーは、同じ平均温度でもセル間の温度ばらつきが大きいと、局所劣化やSOC（State Of Charge、充電率）ばらつきにつながりやすくなります。そのため「適温に保つ」だけでなく「均一に保つ」ことが重要です。
バッテリー温度分布を均一に保つメリットを、図3に模式的に示します。

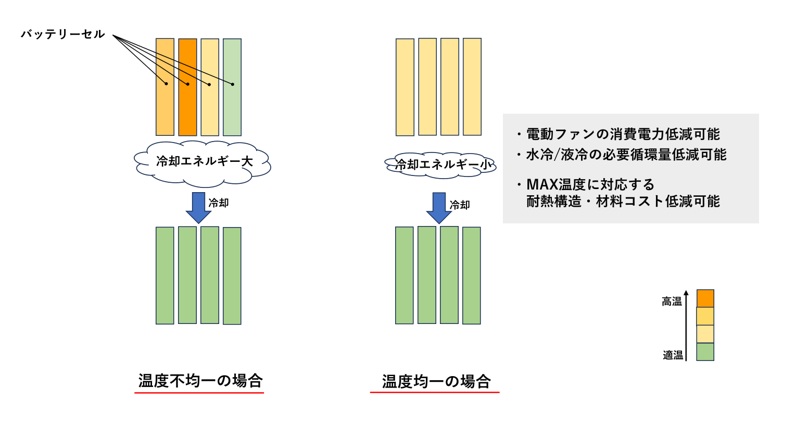

【図3 温度の均一化によるメリット】
また、急速充電や走行開始前に、電池温度を狙いの範囲へ近づけるコンディショニング（予熱・予冷）が実用上の武器になります。特に冬季は、充電前に温度を上げて充電受入れを確保する設計が、ユーザー体験を左右します。
② 異常時の機能（熱暴走・熱伝播への備え）
セル異常が発生した場合に、温度上昇を抑え、周囲への熱伝播を遅らせ、乗員の避難や安全確保のための時間を確保することが狙いになります。
異常時は「冷却で消す」だけでなく、遮熱・断熱による隔離、ガス排出（ベント）経路の設計、構造強度、センサ・診断による早期検知など、複合的な対策が必要です。
各段階において必要となる設計や制御について図4に示します。

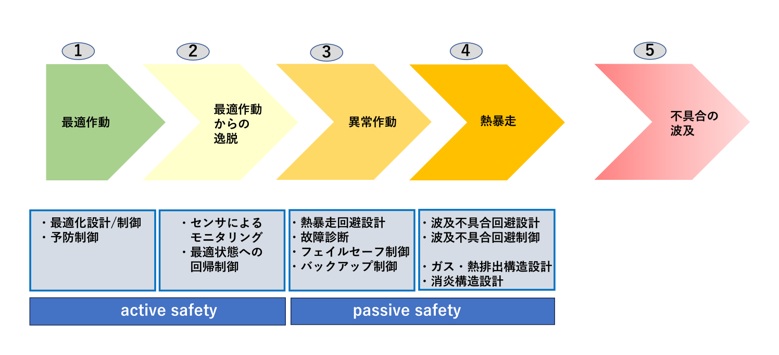

【図4 安全設計・制御】
（2）代表的な冷却方式と特徴
冷却方式は、必要な放熱量、許容温度ばらつき、パッケージ制約、コスト、整備性などの条件によって最適解が変わります。
ここでは代表的な方式（図5，6）を比較し、各方式の強みと課題について説明します。

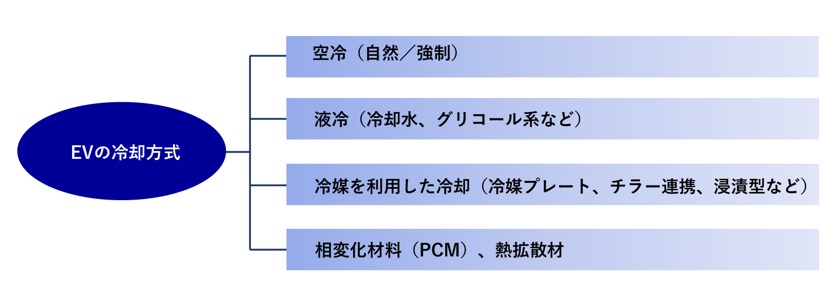

【図5 EVの冷却方式】

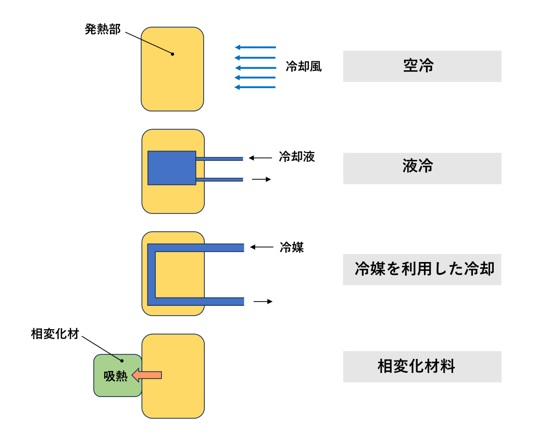

【図6 冷却方式】
- ① 空冷（自然／強制）：
構造が比較的単純でコストを抑えやすい一方、高負荷走行や急速充電での熱除去能力には限界が出やすい方式です。外気温の影響を強く受けます。吸排気経路、騒音、粉じん環境での性能維持も設計的な論点です。 - ② 液冷（冷却水、グリコール系など）：
熱除去能力が高く、均熱設計もしやすい方式です。量産で多く採用される理由は、冷却能力と制御性のバランスが取りやすい点にあります。反面、配管・シール・継手などの漏れリスク、電気絶縁、腐食管理、冷却液のメンテナンスなど、信頼性設計の項目が増えます。 - ③ 冷媒を利用した冷却（冷媒プレート、チラー連携など）：
空調の冷媒回路と熱的に統合しやすく、条件によっては高効率化が期待できます。高熱流束の場面でも対応しやすい一方、冷媒回路の信頼性と整備性、漏えい時の影響評価、コスト構成が設計課題になります。量産車では「空調側と電池側の優先順位」をどう制御で整理するかも重要になります。 - ④ 相変化材料（PCM、phase-change material）、熱拡散材：
ピーク発熱を吸収し、温度ばらつきを抑える用途では有効です。ただし、連続高負荷で発生する熱を恒常的に車外へ捨てる能力は別系統で担保する必要があります。重量、封止（充填材による密閉）、経年変化、リサイクル性なども含めて総合評価が求められます。
（3）セル・モジュール・パックの熱設計ポイント
方式が決まっても、量産品質で効くのは細部の作り込みです。
ここでは、セル・モジュール・パックについて、製造・品質管理の現場で差が出る熱設計ポイントを、熱抵抗、均熱、異常時対応の3つの観点から整理します。
- 熱抵抗の積み上げを「構造」と「品質」で管理する：
セルから冷却媒体までの熱の通り道は、材料の熱伝導率だけでなく、接触面の粗さ、面圧、TIM（サーマルインターフェース材料、熱界面材）の塗布厚み、ボイド、組付けばらつきに大きく支配されます。
設計段階で熱抵抗を要素分解し、量産工程で再現管理できる項目に落とし込むことが重要です。 - 温度ばらつきを作らない流路・配置設計（均熱化設計）：
温度ばらつきは劣化ばらつきに直結しやすく、長期信頼性を悪化させます。流路の配分、冷却板の厚み、セル配置、断熱材の配置で温度分布は大きく変わります。
平均温度を下げるだけでなく、最も熱いセルを作らない設計が実務で効きます。 - 異常時は「隔離」と「排出」を両立させる：
遮熱材で伝播を遅らせるだけでは不十分で、発生したガスや熱をどう逃がすかが重要です。密閉しすぎると圧力上昇や別の破壊モードを誘発することがあるため、ベントの向き、排出経路、周辺部材の耐熱性、周囲への影響評価まで含めて設計する必要があります。
３．駆動系（モーター／インバータ）熱マネジメントの基本
バッテリーが注目されがちですが、駆動系（モーター／インバータ）の熱限界は加速性能、登坂性能、高速巡航時の連続出力に直結します。近年は高出力密度化が進み、限られたスペースで発熱を処理しながら信頼性を確保しなければならないため難易度が上がっています。
ここではモーターとインバータの熱設計のポイントを整理します。
（1）モーターの熱課題
モーターは銅損・鉄損など発熱要因が複数あり、しかも冷却したい巻線や磁石が構造的に奥まっていることが多いため、熱を取り出す設計が難しくなります。どの運転領域（低速高トルク、高速高回転など）を連続定格領域として重視するかで、冷却設計の狙い所が変わります。
また、巻線近傍の材料は耐熱・耐電圧が必須で、熱伝導を上げようとすると絶縁不良や含浸材料のクラック、熱サイクル耐久劣化といった別のリスクが増える場合があります。
したがって、熱設計は電磁設計や材料信頼性、耐久評価と一体で成立させることが重要です。
（2）インバータ（パワエレ）の熱課題
インバータは半導体の接合温度（ジャンクション温度）を許容範囲に収めることが基本で、実務では、どこが熱のボトルネックかを正確に見抜くことが鍵になります。発熱要因となる導通損失やスイッチング損失は、素子（Si/SiCなど）や制御条件、スイッチング周波数などによって変わります。
一方、素子が高温対応可能であっても、はんだ・焼結材、基板、封止材など周辺材料が先に限界になるケースもあります。
さらに量産では、冷却プレート、TIM（熱界面材）の塗布厚みやボイド、締結条件、平面度のばらつきが熱抵抗に直結します。設計値だけでなく工程ばらつきを含めた温度余裕を確認し、熱設計と品質管理計画を同じ視点で並行して進めることが重要です。
４．HVAC(暖房・換気・空調)とヒートポンプ
エンジン車ではエンジンの廃熱を暖房に利用できますが、EVでは主に電力を使って暖房する必要があります。
したがって、空調システムは快適性だけでなく、電費、充電計画、ユーザー体験に影響する重要システムになります。
（1）PTCヒーターとヒートポンプの考え方
暖房方式の代表はPTCヒーター（電気ヒーター）とヒートポンプです。両者は優劣ではなく、条件に応じて使い分けるものとして理解・整理すると判断しやすくなります。
PTCヒーターは、制御が比較的単純で立ち上がりが速く、外気温に依存せずに熱を作れる点が強みです。
一方で、投入電力がそのままバッテリー負担になり、冬季の電費悪化につながりやすい点が弱みです。
ヒートポンプは、外気や廃熱から熱を移送するため、条件が合えば投入電力に対して大きな暖房能力を得やすく、電費を改善できます。一方、低外気温では能力が落ちやすく、熱交換器の着霜・除霜運転が必要になると効率が低下します。冷媒の選定、熱交換器設計、制御ロジックが性能を大きく左右します。
（2）快適性と省電力を両立する工夫
空調は「乗員の体験品質」（快適性）と「電費」（経済性）を同時に満たす必要があります。ここでは、実務で効果的な工夫を整理します。
- 局所暖房との組み合わせ：
シートヒーターやステアリングヒーターなど、乗員に近いところへ熱を届ける手段は、車室全体を高温にするよりも省電力で快適性を作りやすい場合があります。
制御としては、立ち上がりは局所暖房で補い、車室全体は緩やかに追従させるという考え方が有効です。 - 除湿・曇り取りと省電力の両立：
フロントガラスの曇り取りは安全上の必須機能で、単純に省電力側へ振り切ると視界に影響します。
外気条件、乗員人数、雨天などの条件で曇りやすさが変わるため、実車評価での詰めが重要です。 - 廃熱回収の活用：
パワエレやモーター、バッテリーの廃熱を回収できれば、暖房負荷の一部を賄えます。
ただし廃熱の温度レベルは状況で変動するため、熱源を固定的に使用せず、統合制御の中で場面に応じて活用する必要があります。
［※関連記事：回生ブレーキと廃熱回収の技術］
５．統合熱マネジメント（ITMS）
近年のEVでは、バッテリー冷却と空調を別々に最適化するのではなく、複数の熱源と熱需要を統合して全体で電費と性能を稼ぐITMS（Integrated Thermal Management System、統合熱マネジメント）が重要になっています。
ハードを大きくするだけでは重量・コスト・消費電力が増えるため、「熱を融通する回路」と「状況に応じて配分する制御」で、車両全体を最適化する考え方です。
図7に車両における統合熱マネジメントの構成を示します。

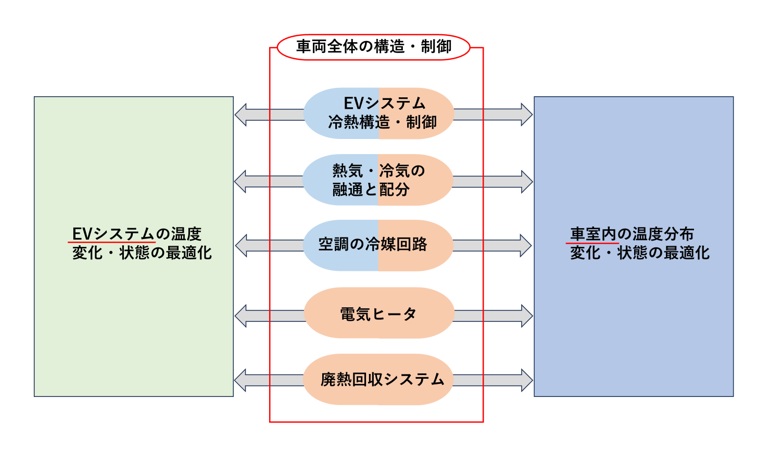

【図7 車両における統合熱マネジメント】
（1）統合アーキテクチャの要点
ITMSの設計は、熱の流れを切り替える仕組みと、熱の受け渡し先を決める構成で骨格が決まります。
実務上は次の3点を押さえると理解・整理がしやすくなります。
- 流路切替（バルブ構成）：
走行、急速充電、予熱、除霜などで必要な熱の流れが変わるため、バルブでモードを切り替えて対応します。バルブ数を増やすほど柔軟性は上がりますが、コストと故障モードも増えるため、必要モードを絞り込む設計が重要です。 - 熱交換器の配置と役割分担：
ラジエータ、チラー、プレート熱交換器、室内熱交換器などの組み合わせが、熱の移動経路を決めます。性能だけでなくパッケージ、配管長、整備性まで含めて最適化する必要があります。
［※関連記事：熱交換器の仕組みがわかる！分類別に構造・特徴を解説］ - 廃熱回収と優先順位：
廃熱を使い回すほど電費は改善しやすい一方、バッテリー保護や曇り取りなど優先すべき要求があります。どの条件で何を優先するかを仕様として先に決めておくと、制御設計と評価がぶれにくくなります。
（2）制御の実務ポイント（BMS×VCU×HVAC）
ここでいう「VCU」は”Vehicle Control Unit”（車両統合制御ユニット）で、走行要求やエネルギー配分、熱マネジメントの優先順位を車両全体で取りまとめる制御ユニットです。
ITMSは回路だけで効果が出るわけではなく、BMS、VCU、HVACの協調制御で差が付きます。
［※関連記事：バッテリーマネジメントシステム(BMS)の機能・構成・活用例を解説！］
実務的な要点は次の3つです。
- 先読みで温度を作る：
バッテリーは熱容量が大きく、予熱・予冷に時間がかかります。急速充電や走行条件を見越して、到達タイミングも含めて狙いの温度範囲へもっていく制御が有効です。 - 温度推定とフェイルセーフ：
セル内部温度を直接測定することは難しいため、一般には表面温度や電流・電圧などから推定します。センサ点数は増やし過ぎると保守負荷も増えるため、推定誤差の大きさと故障時の振る舞いへの影響度まで含めて最適化設計します。 - 競合する要求の扱いを決める：
冬季は暖房と急速充電（予熱）が競合しやすく、ここでの割り切りが商品性に直結します。優先順位と妥協点を明確にし、ユーザーに違和感が出にくい制御に落とし込むことが重要です。
EVの動向として、モーター、インバータ、減速機を集約・一体化する「eAxle」（イーアクスル）と呼ばれる技術の導入があります（図8）。
これにより車両の軽量化、車両スペース設計の容易化、配線の簡略化などが可能となりますが、一方、発熱部品が集まるため、車両全体として、より高度な熱マネジメントが必要となります。
［※関連記事：eAxleとは何か？電動パワートレインの中核を担う革新技術を解説！］

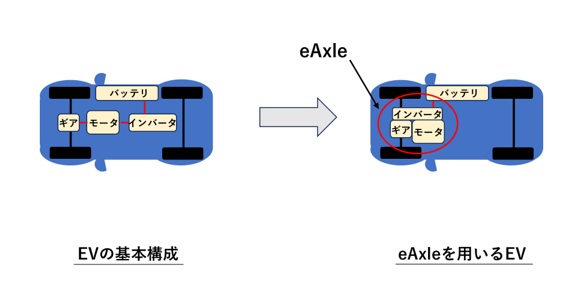

【図8 EVにおけるeAxle化】
６．試験・評価と安全要求：熱暴走・熱伝播をどう扱うか
熱マネジメントは性能だけでなく、安全要求への適合も同時に満たす必要があります。特にバッテリーは、通常運用時の温度管理に加えて、異常時に熱暴走が発生した場合でも被害を局所化できるかが重要になります。
ここでは、評価の考え方を整理します。
（1）熱性能評価の基本
熱評価では、シミュレーションモデル（熱回路網、1D/3Dなど）で傾向を把握し、実機試験によって境界条件の妥当性確認や熱抵抗の補正を行いながら、モデルの精度を高めていくことが基本となります。
比較評価では、外気温、走行風、冷却流量、取り付け状態などの条件差が結果に与える影響を明確化し、設計変更の効果を再現性も含め検証し、かつ結果の共有化のため見える化を行います。
また量産では、TIM（熱界面材）の塗布、締結条件、平面度など工程ばらつきが温度に効くため、設計値だけでなく量産ばらつきを織り込んだ余裕度確認が重要です。

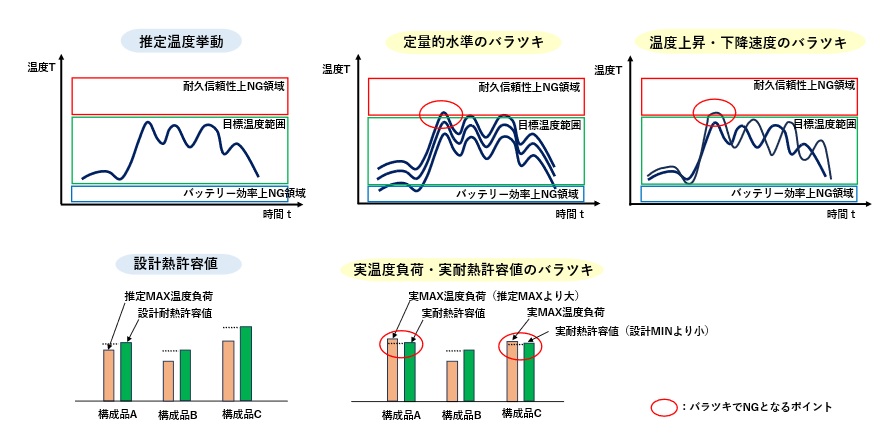

図9に示すような、さまざまなバラツキを考慮して、机上検討・実験計画立案をしなければなりません。
【図9 設計と制御に対する実際のバラツキ】
（2）急速充電に関する評価の要点
急速充電の受入れは、充電器の能力だけでなく、バッテリー温度や冷却余力にも大きく左右されます。
評価では、低温側の制限、温度上昇側の制限、ばらつきや電圧上限など、どの要因がボトルネックになっているかを切り分けます。
さらに、充電前の予熱・予冷（コンディショニング）は充電時間短縮に有効ですが、そのための消費電力も発生するため、充電時間とエネルギー消費の両面で成立性を判断します。
（3）熱暴走・熱伝播（安全）評価の考え方
異常系の評価は再現性が取りにくく、条件や個体差で結果が変わり得るため、目的を絞った試験計画設計が重要です。
熱伝播を抑える設計は、遮熱・断熱で隔離する発想だけでなく、ガスや熱の排出（ベント経路）を含めた「隔離と排出の両立」で成立します。
構造対策（材料、配置、筐体）とシステム対策（検知、制御、遮断）を切り離さず、総合で安全側に倒れることを確認します。
７．技術課題と今後の展望
（1）超急速充電への対応
充電速度を上げるほど発熱は増え、温度ばらつきも増えやすくなります。
これに対応するには、冷却能力の強化だけでなく、均熱設計の高度化、温度推定と制御の精度向上、予熱戦略の最適化が必要になります。
さらに、低温時の充電受入れをどう確保するかは、セル化学と熱設計、制御の三位一体で解く課題となります。
（2）冷媒・環境規制とシステム再設計
空調冷媒の環境規制は長期的な設計制約になり得ます。
冷媒が変われば熱交換器設計や制御も変わり、結果としてITMSの構成最適も変わります。
熱マネジメントは電池やパワエレだけでなく、環境要件も含めて将来適合性を見ておく必要があります。
［※関連記事：３分でわかる フロン冷媒の基礎知識｜種類・環境問題・低GWP冷媒への転換を解説］
（3）熱を運ぶ材料と構造の進化
高熱伝導TIM、熱拡散材、断熱材、複合材料など、材料で熱の流れを作るアプローチは今後も重要性が増します。冷却系を大型化する前に、熱抵抗のボトルネックを材料・界面・構造で潰す方が、重量とコストの観点で有利になる場合が多いからです。
さらに、量産では材料性能そのものに加え、工程再現性と経年信頼性が勝負になります。
８．まとめ
EVの熱マネジメント技術は、航続距離（電費）、急速充電性能、安全・信頼性を同時に成立させるための中核技術です。
バッテリー熱マネジメント（BTMS）では、平均温度の制御に加えて温度ばらつきを抑える均熱設計が重要で、異常時には熱暴走・熱伝播を見据えた隔離と排出の設計が不可欠です。
駆動系では、モーターやインバータの連続出力を決める熱限界を正しく把握し、TIMや締結条件など量産ばらつきまで含めて熱抵抗を管理することが実務上有効です。
空調では、冬季の電費を左右する暖房方式（PTCとヒートポンプ）と、曇り取りや快適性を両立する制御が商品力に直結します。
そして近年は、回路統合と協調制御で全体最適を狙う統合熱マネジメント（ITMS）が重要になっています。熱は部品単体ではなく車両全体で移動し、競合します。
だからこそ、熱源と需要の優先順位を仕様として整理し、シミュレーションモデルと実測を往復しながら量産再現性を得るまで作りこむことが、強いEV開発につながります。
（日本アイアール株式会社 特許調査部 H・N)
