フォトニクス材料とは？シリコンフォトニクスからメタマテリアルまでやさしく解説

フォトニクス材料の基礎知識：シリコンフォトニクスからメタマテリアルまで

「フォトニクス」とは、光子（フォトン）を制御し、電子回路だけでは難しくなりつつある高速化や低消費電力化を実現する技術です。エレクトロニクスにおける電子制御と同様に、次世代の通信インフラや光量子コンピュータなどの量子技術の産業基盤として期待されています。

本記事では、光技術の根幹を成す「フォトニクス材料」の物理的特性に焦点を当てます。
標準的なシリコンフォトニクスから人工光学構造を持つメタマテリアルまで、材料工学および光学的な基礎知識を体系的に解説します。

１．フォトニクス材料の役割と産業界の潮流

フォトニクス材料とは、光の発生、増幅、伝搬、変調、検出といった諸機能を効率的に実現するために設計・制御された物質群の総称です。

近年、半導体の微細化が物理的・経済的な限界に近づく「ポスト・ムーアの法則」の時代を迎え、電気配線の一部を光に置き換える「光電融合技術」が、データセンターの消費電力抑制やLiDAR（Light Detection And Ranging）の小型化に向けて重要な技術として注目されています。

［※関連記事：光電融合技術とは？仕組み・メリット・課題をわかりやすく解説］

以下では、これらを実現するための基本的な材料特性とプラットフォームの変遷について解説します。

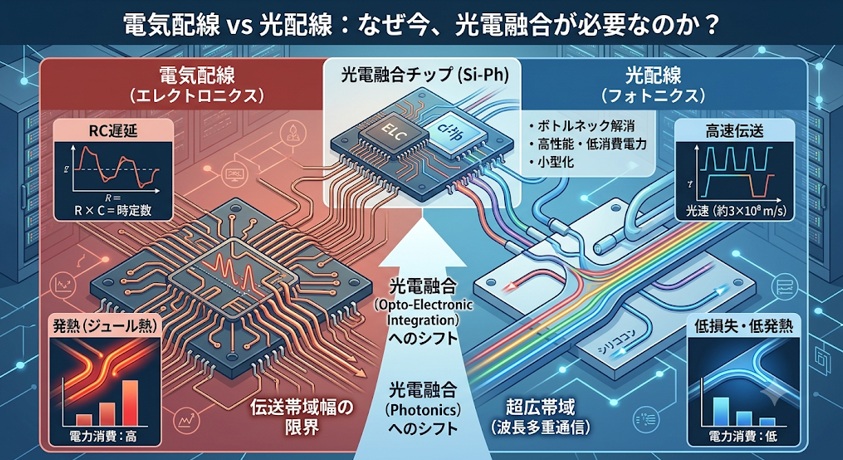

【図1　光電融合のイメージ図】

（1）光を制御するための材料特性

フォトニクスデバイスの設計においては、物質固有の屈折率、禁制帯幅（バンドギャップ）、非線形光学効果といった物理的性質が性能を決定づけます。これらを制御する代表的な物理特性は以下の通りです。

① 屈折率の制御

屈折率は、光の伝搬速度や進む方向をコントロールするための基本パラメータです。
高屈折率のコア材料と低屈折率のクラッド材料をナノメートル精度で組み合わせ、全反射を利用して光を特定の領域に低損失で閉じ込めます。

② バンドギャップの調整

半導体における価電子帯と伝導帯のエネルギー差（バンドギャップ）は、光の吸収や発光が生じる波長と密接に関係しています。
この値を原子レベルで精密に調整することで、特定の波長における高効率な発光や、光から電気信号への変換が可能になります。

（2）主要な材料プラットフォームの変遷

発光デバイスなどの能動光デバイスでは、直接遷移型のガリウムヒ素（GaAs）やインジウムリン（InP）などの化合物半導体が広く用いられてきました。
しかし、これらは製造コストが高く、集積回路の主流であるシリコンLSI（Large Scale Integration：大規模集積回路）との統合が困難という課題がありました。

［※関連記事：化合物半導体とは？種類/用途/特性など基礎知識を解説］

この課題を克服する技術として発展したのが、既存のCMOS（Complementary Metal-Oxide-Semiconductor：相補型金属酸化膜半導体）製造技術との親和性が高いシリコンベースのプラットフォームです。シリコンを主材料として光回路を高密度に集積する「シリコンフォトニクス」の登場により、光デバイスの高密度集積や量産が可能となりました。

２．シリコンフォトニクスの基礎と応用

「シリコンフォトニクス」とは、CMOS製造技術を活用して高性能な光回路を低コスト・高量産性で製造する技術です。受動素子としての優れた特性と、異種材料との統合プロセスについて解説します。

（1）シリコン導波路の構造と原理

シリコンフォトニクスの基幹要素は、光の伝搬路であるシリコン導波路です。

［※関連記事：３分でわかる光導波路の基礎知識］

その閉じ込め原理と、波長制御における実務上のメリットは以下の通りです。

① 微細化のメリット

シリコン導波路は、コア材料となるシリコン（Si、通信波長帯の1.55µm付近で屈折率 nSi≈3.5）を、クラッド材料となる酸化シリコン（SiO₂、屈折率 nSiO₂≈1.45）で囲む構造が一般的です。この両者の大きな屈折率差を利用することで、全反射の原理により、光をナノメートルサイズの極めて小さな領域に強く閉じ込めることができます。
全反射を起こすための臨界角 θc は以下の関係式で表されます。

この大きな屈折率差による強い閉じ込め効果により、数ミクロン単位の急峻な曲げ配線が可能となり、高密度なPIC（Photonic Integrated Circuit：光集積回路）の実現につながります。

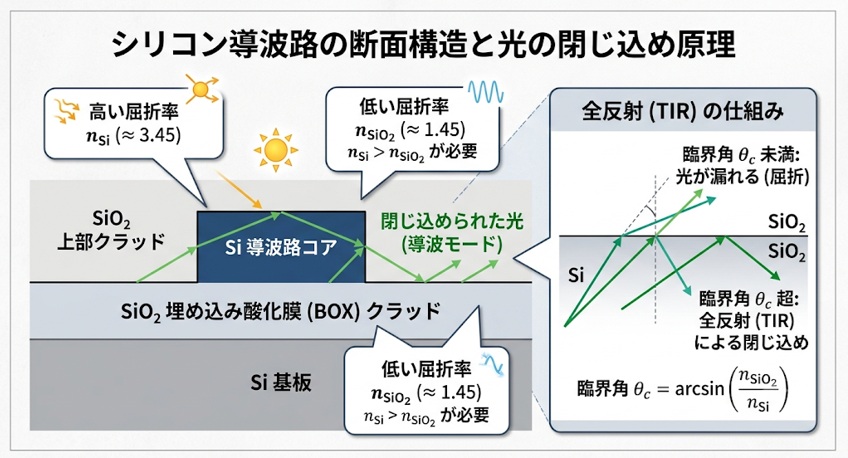

【図2　シリコン導波路の断面構造図】

② 波長多重通信への対応

シリコン導波路は、1つの光路に複数の波長を同時に流す波長分割多重（WDM：Wavelength Division Multiplexing）技術と高い親和性を持ちます。リング共振器などの微小光学素子を同一チップ上に精密に作り込むことで、限られたスペースでの通信帯域を飛躍的に拡大できます。

（2）実務における課題とハイブリッド化

シリコンは間接遷移型半導体であるため、それ自体では効率よく発光できないという物理的限界があります。

そのため、実際のデバイス製造では、発光特性に優れたIII-V族化合物半導体の光源をシリコン上に集積する「異種材料集積技術（ヘテロインテグレーション）」が用いられます。
さらに、受光器として機能するゲルマニウム（Ge）をエピタキシャル成長させて一体化するなど、機能に応じて最適な材料を組み合わせる「ヘテロ集積」の視点とパッケージング技術が不可欠です。

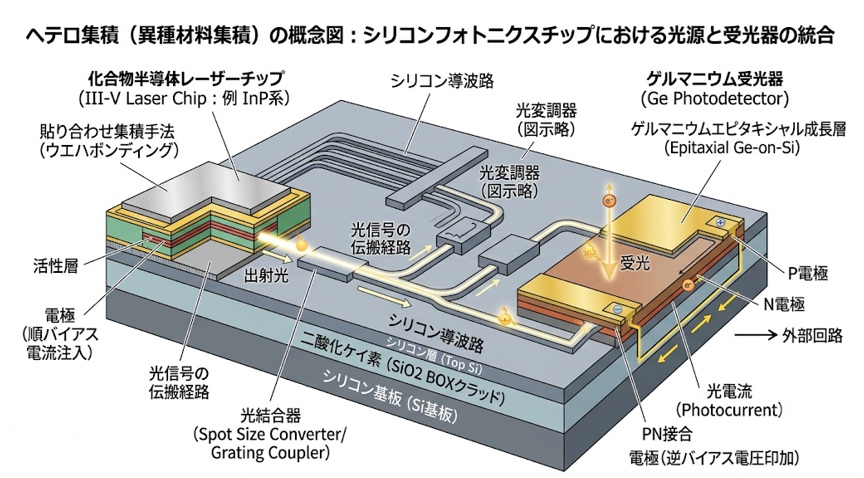

【図3　ヘテロ集積の概念図】

３．フォトニック結晶による光の局在化

光をさらに微細な領域で制御する技術の一つが、フォトニック結晶です。
これは屈折率が光の波長と同程度のスケールで周期的に変化する構造体であり、「光の半導体」と称されます。

（1）フォトニックバンドギャップの概念

フォトニック結晶は、特定の波長（エネルギー）範囲の光の伝搬を禁止する「フォトニックバンドギャップ（PBG）」を形成します。このエネルギーギャップ制御により、以下の光学現象が発現します。

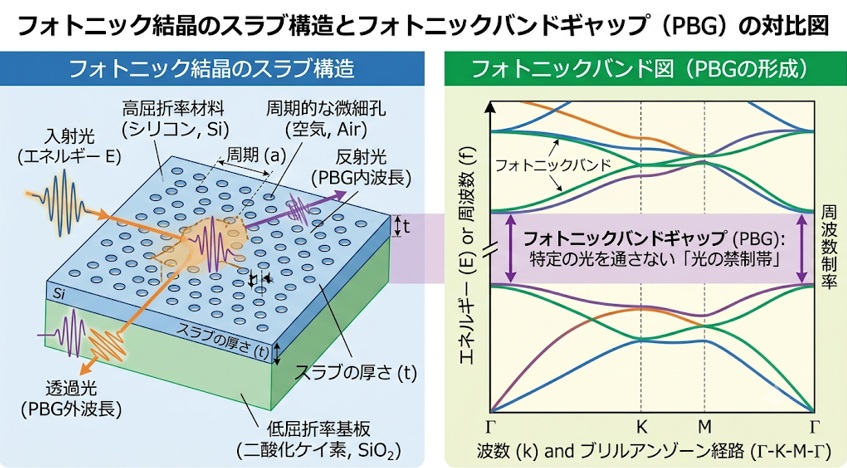

【図4　フォトニック結晶の構造とPBG】

① 光の制御自由度

PBGを持つ結晶内に周期性を乱した「欠陥」を導入すると、光を欠陥部に閉じ込めたり、欠陥に沿って導波したりすることができます。これを利用して、波長サイズの極小領域に光を閉じ込める超高Q値共振器や、低損失で急峻な曲げが可能な線欠陥導波路が実現し、波長スケールの微小光回路の設計が可能になります。

② スローライト効果

結晶構造の精密設計により、光の集団速度を極端に遅くする「スローライト（遅光）効果」が得られます。物質内での光子の滞在時間を引き延ばすことで光と物質の相互作用を劇的に強め、超小型光スイッチや非線形光学デバイスの効率を向上させます。

（2）製造プロセスにおける留意点

フォトニック結晶の性能は構造の周期性に依存するため、数百ナノメートル周期の微細な孔や柱を数ナノメートル精度の加工寸法で均一に形成する必要があります。量産化に向けては、ナノインプリントリソグラフィ（NIL）などの技術適用が進められています。

［※関連記事：《次世代の半導体製造法？》ナノインプリント技術とは］

製造時のわずかな寸法誤差や形状の歪みが散乱損失に直結するため、設計段階でのFDTD法（Finite-Difference Time-Domain method：有限差分時間領域法）シミュレーションによるロバスト性検証と、厳密なプロセス管理が品質を左右します。

４．メタマテリアルがもたらす革新

フォトニクス材料の最前線に位置するのが「メタマテリアル」です。
光の波長よりも小さな人工構造体（メタ原子）を配置することで、自然界の物質では得にくい電磁応答や光学特性を人工的に創り出します。

［※関連記事：メタマテリアルとは？原理/構造/応用例などをわかりやすく解説］

（1）負の屈折率とその衝撃

誘電率と透磁率の双方を同時に負の値に制御することで、屈折光が、通常の正の屈折率を持つ物質とは反対側に屈折する「負の屈折」が生じます。この特異な物理挙動の応用例は以下の通りです。

① スーパーレンズ

従来のレンズでは回折限界により、一般に波長の半分程度より小さな構造を解像することが難しくなりますが、負の屈折率などを利用するスーパーレンズでは、物体近傍のエバネッセント波を利用・増強することで、回折限界を超える解像度を実現できる可能性があります。

② ステルス技術（光学迷彩）

ナノ構造によって空間の屈折率分布をデザインし、光を物体の周囲に迂回させて後方へ透過させるクローキング（光学迷彩）技術の研究が進んでいます。

（2）メタサーフェスによるデバイスの超薄型化

メタマテリアルの概念を2次元平面に応用し、実用性を高めた技術が「メタサーフェス」です。
基板上に配置したナノサイズの微細構造（ナノピラーなど）により、設計に応じて通過する光の位相、振幅、偏光を制御します。
これにより、従来の屈折レンズのような曲率を必要としない薄型のフラットレンズ（メタレンズ）が実現可能となり、カメラモジュールの薄型化やAR/VRグラスの軽量化への応用が期待されています。

【図5　メタレンズと従来レンズの比較図】

５．次世代フォトニクス材料の展望：有機材料と量子材料

無機材料の枠組みを超え、新しい物理特性や機能性を持つ光学材料の開発も活発化しています。
特に注目されているのが、有機非線形光学材料と量子効果を発現するナノ材料です。

（1）有機非線形光学材料

有機化合物は、分子構造のデザインにより光学特性を自由にチューニングできるメリットがあります。

① 高速変調器への応用

有機電気光学ポリマー（OEO：Organic Electro-Optic）は、誘電率の周波数分散が比較的小さく、電気信号と光信号の伝搬速度を一致させやすいことなどから、非常に高速な光変調が可能になると期待されています。

［※光変調器の基本がわかる！光変調の方式や原理など前提知識からわかりやすく解説］

② フレキシブルデバイスへの展開

柔軟性に優れ、印刷プロセス等の低温手法で形成できるため、折り曲げ可能なディスプレイや生体密着型センサーなど、多様な形状への統合が容易になります。

（2）2次元材料と量子ドット

物質を原子層レベルや数ナノメートル規模まで微細化することで、独自の量子効果を利用した極限の光制御が可能になります。

① 2次元材料の特異な光応答

グラフェンや遷移金属ダイカルコゲナイド（TMDC：Transition Metal Dichalcogenides）は、原子層レベルの厚みでありながら強力な光相互作用を示します。特にグラフェンは広帯域の光を検知でき、キャリア移動度も高いため、超高速・広帯域な次世代受光器として研究されています。

② 量子ドットによる波長制御と単一光子源

直径数ナノメートルの半導体微粒子である「量子ドット」は、量子閉じ込め効果により、サイズや組成などを調整することで発光波長を制御できます。高性能ディスプレイへの応用のほか、光量子コンピューティングや量子通信などで用いられる単一光子源の有力な材料として研究されています。

６．まとめ

フォトニクス材料は、単に光を透過させる物質から、光の位相や波長、進行方向をナノレベルで精密に制御して信号を処理するためのインテリジェントな基盤へと進化しています。

現在、実用化の進むシリコンフォトニクスに続き、フォトニック結晶やメタマテリアルといった従来の光学材料では難しかった光制御を可能にする人工構造材料が具体的な応用フェーズへと移行しつつあります。これらの最先端材料を具現化するためには、高度な光学設計に加え、半導体プロセス技術、熱・機械特性の制御、信頼性を担保するパッケージング技術の統合が不可欠であり、材料工学のブレイクスルーが次世代の国際的な産業競争力を決定づけます。

（日本アイアール株式会社　特許調査部　F・F）
