TD-NMR(時間領域NMR)とは何か？原理・測定対象・実務での活用例を解説

Tweet

Pocket

化学分析において、有機化合物の構造を解析する「高分解能NMR」は欠かせない存在です。一方、近年の製造現場や品質管理の分野では、構造解析とは異なるアプローチで、試料中の分子運動性や物理的状態を評価する「TD-NMR（時間領域NMR）」の活用が広がっています。
一般的な高分解能NMRが、主に周波数領域のスペクトル、すなわち化学シフトを解析するのに対し、TD-NMRはパルス照射後のNMR信号が時間とともに減衰する様子を観測し、そこから緩和時間を求める点に特徴があります。

本記事では、TD-NMRの基本原理や高分解能NMRとの違いを整理しながら、製造現場や品質管理でどのように活用できるのかを分かりやすく解説します。

１．TD-NMRとは

「TD-NMR」（Time Domain NMR, 時間領域NMR）は、試料中の原子核、主に水素核のNMR信号の減衰挙動を測定し、緩和時間を解析することで、分子の運動性や試料の物理的状態を評価する分析手法です。

一般的な構造解析用NMR（高分解能NMR）とは異なり、混合物、高濃度試料、ペースト、粉体、スラリーなどを、前処理を抑えた状態で迅速に測定しやすいため、食品、化学、電池材料、医薬品などの品質管理や研究開発で活用されています。

パルスNMRとは何が違うのか？

TD-NMRは、産業分野では「パルスNMR」と呼ばれることもあります。厳密には、パルスNMRはパルス状のラジオ波を用いる測定方式を指し、TD-NMRはその信号を時間領域で解析する手法を指しますが、実務上は近い意味で用いられることが多い用語です。

• TD-NMR： 取得・解析するデータの領域に注目した呼び方です。周波数領域のスペクトルではなく、時間の経過に伴ってNMR信号が減衰する様子を測定し、その減衰曲線から緩和時間を解析します。産業用途では、この名称が用いられることが増えています。
• パルスNMR： 測定方式に注目した呼び方です。静磁場中の試料に対してラジオ波をパルス状に照射し、その後に得られるNMR信号を測定する手法を指します。現在の高分解能NMRも多くはパルス法を用いているため、「パルスNMR＝TD-NMR」と単純に対応するわけではありません。

実務上のイメージとしては、「パルスNMRの測定技術を用い、時間領域の信号減衰から物性や状態を評価する装置・手法がTD-NMR」と理解するとよいでしょう。

２．TD-NMRの原理：緩和時間と分子の動き

TD-NMRでは、静磁場中の試料にラジオ波パルスを照射した後、励起された原子核スピンが平衡状態へ戻る過程で生じるNMR信号の変化を測定し、緩和時間を解析します。
緩和時間は、原子核の周囲にある分子の運動性に強く依存します。

• 動きが速い（液体）： 比較的長い緩和時間を示しやすい（ゆっくり戻る）
• 動きが遅い（固体・半固体）： 比較的短い緩和時間を示しやすい（すぐに戻る）（図1）

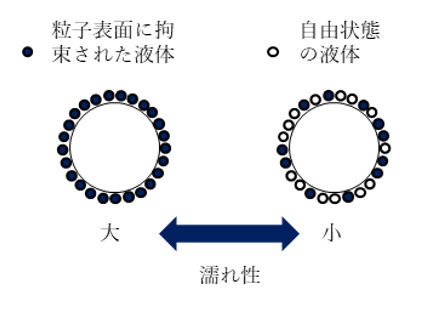

【図1　分子運動性と緩和時間の関係イメージ】

励起された核スピンは、周囲の分子や界面との相互作用を通じてエネルギーを失い、平衡状態へ戻っていきます。粒子表面に接触・吸着している液体、すなわち束縛された液体と、粒子表面から離れて比較的自由に運動するバルク液とでは、NMR信号の減衰挙動が異なります。

例えば、水中に粒子が分散している系では、粒子表面の影響を受けて運動が制限された水と、粒子表面から離れて比較的自由に運動する水、すなわちバルク水とで、緩和時間が異なります。粒子表面に吸着した水や、界面近傍で運動が制限された水は、周囲との相互作用を受けやすいため、バルク水に比べて短い緩和時間を示す傾向があります。

このような緩和時間の違いを解析することで、サンプルを大きく壊すことなく、固体成分と液体成分の割合、液体の束縛状態、分散・凝集状態などを評価できます。

３．構造解析用NMRとの比較

私たちがよく知る「NMR」（高分解能NMR）との主な違いは以下の通りです。

【表1　TD-NMRと構造解析用NMRとの比較】

４．実務における応用：TD-NMRで解決できること

TD-NMRの大きなメリットは、従来法では評価が難しい混合物や高濃度試料を、希釈や大がかりな前処理を抑えた状態で、比較的迅速に評価できる点にあります。

• 粉体の濡れ性評価： 溶媒中の粒子表面近傍にある液体の運動性を緩和時間から評価し、粉体と溶媒の親和性を比較・数値化します。
• 分散・凝集状態の評価： 電極材料などのスラリーについて、製造時に近い高濃度条件で、粒子表面近傍の液体の束縛状態や分散状態を評価できます。
• 硬化・結晶化プロセスの解析： 樹脂の硬化反応、ゲル化、油脂の固体脂含量（SFC）などを、緩和時間や信号強度の変化から追跡できます。
• ハンセン溶解度パラメータ（HSP）への応用： 粒子界面における溶媒との親和性を緩和時間から評価し、分散媒や溶媒の選定を支援します。
  （※溶解度パラメータの基礎知識についてはこちら）

５．おわりに

TD-NMRは、化学構造を詳細に解析する高分解能NMRとは異なり、試料中の分子運動性や界面状態を、緩和時間や信号強度の変化として捉える分析手法です。混合物、高濃度試料、粉体、スラリー、ペーストなどを大がかりな前処理なしに評価しやすい点は、研究開発だけでなく、製造現場や品質管理においても大きな利点となります。

特に、目に見えにくい「混ざり具合」「なじみ具合」「分散・凝集状態」「分子の動きやすさ」を数値的に評価できることは、材料開発やプロセス管理において重要です。従来は経験や間接的な評価に頼っていた現象を、TD-NMRによって客観的な指標として把握できれば、配合設計、溶媒選定、工程条件の最適化にもつなげやすくなります。

粉体やスラリーの濡れ性、分散・凝集状態、粒子界面と溶媒との親和性評価などについて、より実践的に理解したい方は、「TD-NMR（時間領域NMR）で読み解く粉体の界面特性と分散状態」などの技術セミナーも参考になります。

今後、電池材料、医薬品、食品、化粧品、樹脂・高分子材料など、複雑な組成や界面状態を扱う分野では、TD-NMRの活用範囲がさらに広がると考えられます。TD-NMRは、物質の「中で何が起きているのか」を非破壊的に読み解き、製品開発や品質管理を支える有用な分析技術の一つといえるでしょう。

（日本アイアール株式会社　特許調査部　H・L）

《引用文献、参考文献》

• 1) 池田 純子, マジェリカ・ジャパン株式会社, 「パルスNMRによる粒子界面特性評価」
  https://bunseki.jsac.jp/wp-content/uploads/2022/10/p393.pdf
