ペーパーハンドリング技術とは？給紙・分離・搬送の仕組みをわかりやすく解説
デジタル化が加速する現代社会においても、製造、物流、医療、そしてオフィスワークの現場において「紙」という媒体は依然として重要です。プリンタなどの「紙送り」を支えるペーパーハンドリング技術は、単に紙を送るだけの機能ではなく、精密な機械工学、材料科学、そして制御理論の結晶です。
本記事では、ペーパーハンドリングの基本原理から、高精度な搬送を実現するための技術、さらにはトラブルを未然に防ぐための設計思想までを、初心者向けにわかりやすく解説します。技術者の皆様が、物理的な挙動を伴うメカトロニクス設計の奥深さを理解し、実務における課題解決のヒントを得られることを目指します。
１．ペーパーハンドリングの基本概念と重要性
ペーパーハンドリングとは、給紙トレイから排紙トレイに至るまで、用紙を1枚ずつ分離し、正確な位置に、適切な速度で、損傷を与えることなく搬送する一連の技術を指します。
（1）ペーパーハンドリングを構成する3大要素
プロセスは大きく分けて以下の3つのフェーズで構成されます。
- 給紙（Feeding）： 積載された用紙から1枚だけを確実に取り出す。
- 搬送（Transport）： 印刷エンジンを通過させ、最終的な排紙口まで運ぶ。
- 位置決め（Registration）： 用紙の傾き（斜行）を補正し、印字データと同期させる。

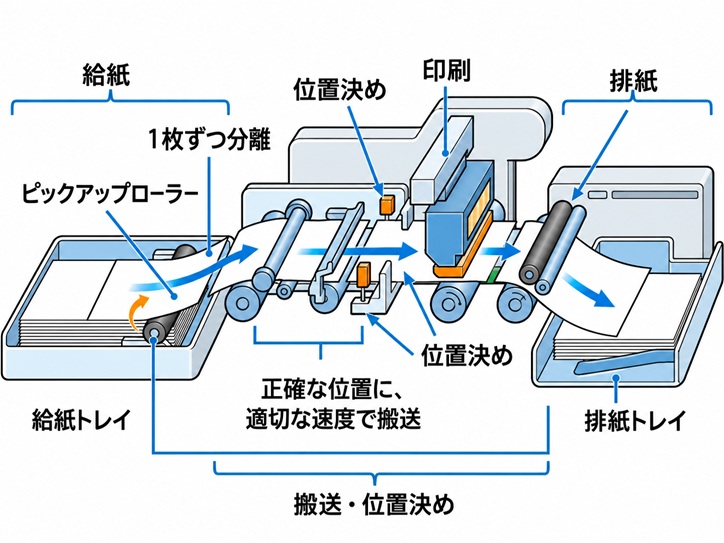

【図1 ペーパーハンドリングの概要（基本的な構成）】
（2）紙という媒体の難しさと物理的特性
工業製品を扱うラインと異なり、紙は「非剛体」であり、環境変化によって物理特性が大きく変わる場合があります。
- 環境依存性： 吸湿性により剛性（腰の強さ）や摩擦係数、寸法が変化します。乾燥時は静電気、多湿時は紙同士の密着が課題となります。
- 個体差と多様性： コート紙、上質紙、エンボス紙など、表面粗さや密度が異なるため、単一の設計パラメータで全メディアに対応するのは不可能です。
２．給紙・分離メカニズム
確実な給紙は装置全体の信頼性の根幹です。ここでは主流の分離方式を説明します。
（1）摩擦分離方式（フリクションフィード）
ゴムローラの摩擦力を利用し、オフィス・家庭用機で広く採用されています。
① 給紙・リタードローラ方式の原理
給紙ローラ（フィードローラ）と、用紙の搬送方向と逆向きの抵抗力を与えるリタードローラで用紙を挟み込みます。
【物理パラメータの定義】
- Ff：給紙ローラが用紙（1枚目）に与える搬送力
- Fp：用紙（1枚目）と用紙（2枚目）の間に働く摩擦力
- Fr：リタードローラが用紙（2枚目）に与える分離力
これらの力は、各接触面の摩擦係数やニップ荷重（図2中のN）、トルクリミッタの設定トルクなどの影響を受けます。
【安定分離の成立条件】
重送りを防ぎ、確実に1枚目のみを搬送するには、給紙ローラの搬送力、用紙間の摩擦力、リタードローラの分離力を適切に設定する必要があります。
2枚の用紙が重なって送り込まれた場合、1枚目を搬送するには、給紙ローラによる搬送力が用紙間の摩擦抵抗を上回る必要があります。一方、2枚目の搬送を防ぐには、リタードローラによる分離力が用紙間の摩擦力を上回る必要があります。
また、1枚の用紙が通過するときには、リタードローラが用紙の搬送に追従できなければなりません。そのため、実際の設計では、各接触面の摩擦係数やニップ荷重に加え、トルクリミッタの設定トルクを適切に調整することが重要です。

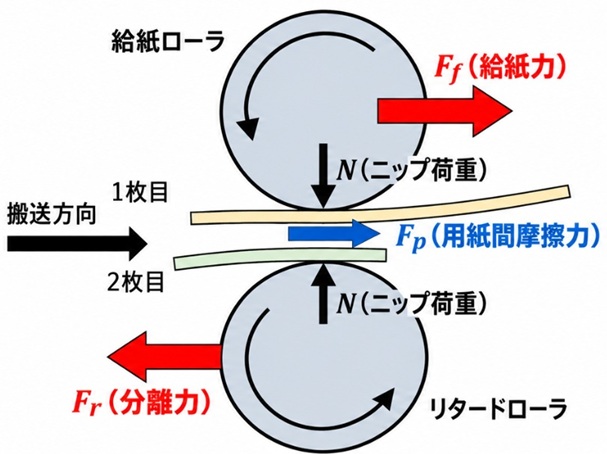

【図2 リタードローラ分離機構】
② トルクリミッタの役割
リタードローラの駆動系には、一般にトルクリミッタが設けられています。
用紙が1枚の場合は、給紙ローラから用紙を介して伝わるトルクがトルクリミッタの設定値を上回るため、リタードローラは給紙方向に連れ回ります。
一方、2枚以上の用紙が入り込むと、紙間摩擦を介して伝わるトルクが小さくなり、リタードローラは停止または逆回転して、下側の用紙の搬送を防ぎます。

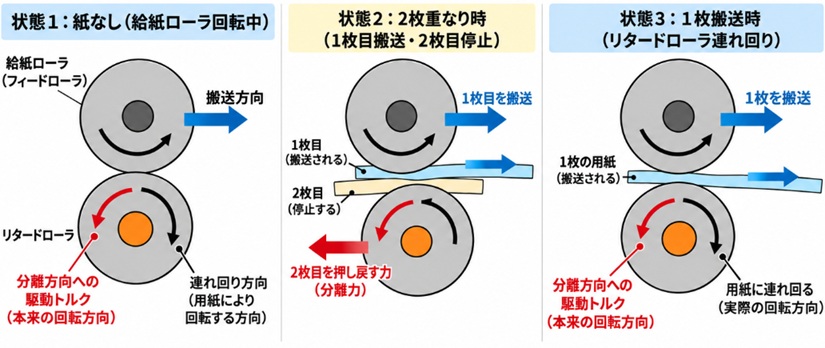

【図3 リタードローラのトルクリミッタ動作】
（2）吸引給紙方式（バキュームフィード）
商業印刷機など、極めて高い信頼性が要求される環境で採用されます。
- エア分離とバキューム吸着：
サイドエアーで用紙端部を浮かせ、空気層を作った後に真空吸引ヘッドで最上紙をピックアップします。 - メリット：
空気を利用して用紙を分離するため、摩擦係数の変動の影響を受けにくく、用紙ダメージを抑えながら安定した給紙が可能です。ただし、用紙の種類や状態に応じた吸引力・エア流量の調整が必要です。
３．高精度搬送とレジストレーション技術
用紙を正確に搬送するためには、給紙・分離だけでなく、搬送中の速度や位置を適切に制御することが重要です。特に、搬送速度の変動や用紙の傾き（斜行）は、印刷位置のずれや画質の低下につながります。
ここでは、高精度な搬送を実現するためのローラ搬送の力学と、用紙の位置を補正するレジストレーション技術について解説します。
（1）ローラ搬送の力学
- ニップ圧と搬送力：
ロール間で用紙を挟み込むニップ圧は滑り防止に不可欠ですが、過剰な圧力は用紙の傷やモータ負荷を招きます。設計には、弾性接触理論（ヘルツの接触理論等）を用いた最適化が求められます。 - 速度変動の抑制：
インクジェット等では、微小な速度ムラが「送り縞（バンディング）」として画質に直結します。高精度な搬送を実現する方法として、高分解能エンコーダを用いたクローズドループ制御などが採用されています。

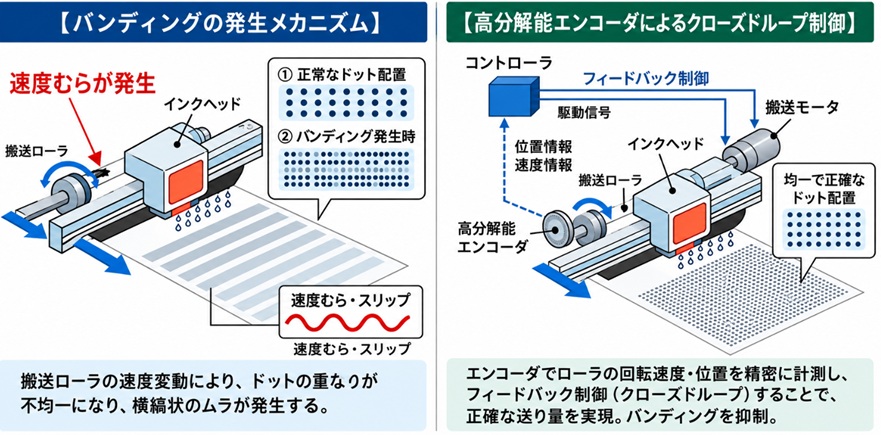

【図4 用紙搬送速度変動と画質の関係】
（2）斜行補正（スキュー補正）
- メカニカル・レジスト方式：
停止したローラ対に用紙を突き当て、意図的に「たわみ（ループ）」を作ることで物理的に先端を揃えます。シンプルかつ確実な手法です。 - アクティブ・レジスト方式：
複数のセンサで左右の到達差を検知。左右独立したモータの回転速度をリアルタイムに可変させ、走行中に斜行を修正します。

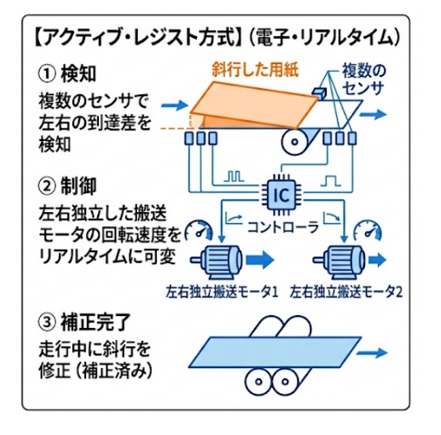

【図5 印刷用紙の斜行補正機能】
４．センシング技術とトラブル回避
用紙を安定して搬送するためには、搬送状態を正確に検知するとともに、紙詰まりや重送りなどのトラブルを未然に防ぐことが重要です。また、静電気や湿度などの環境要因も、用紙の搬送性能に影響を与えます。
ここでは、用紙の検知に用いられるセンサ技術と、静電気対策や搬送ガイドの設計によるトラブル防止策について解説します。
（1）用紙検知センサ
- 光学式センサ：
透過型や反射型のセンサで用紙の通過タイミングを検知します。透明フィルム等を検知する場合は、透明体検出に対応したセンサの選定や、適切な検出閾値の設定が必要です。 - 超音波式重送り検知センサ：
用紙間の微細な「空気層」による超音波の減衰を検知します。紙の色の影響を受けにくく、紙厚が異なる場合でも高精度な重送り検知が可能です。ただし、用紙の特性に応じた判定条件の設定が必要になる場合があります。
（2）静電気対策と環境制御
- 除電デバイス：
カーボンファイバー製除電ブラシや導電ローラを配置し、剥離帯電を抑制します。 - 表面形状の最適化：
搬送ガイドにリブ（突起）を設け、接触面積を減らすことで、湿度による「貼り付き」を防止します。
５．まとめ
ペーパーハンドリング技術は、一見地味な「紙送り」に見えますが、その実態は不確定要素の多い物理現象をいかに制御するかという挑戦の連続です。
安定した給紙・搬送を実現するためには、特に次の3つの観点が重要になります。
- 摩擦と力学のバランス： 摩擦係数やニップ荷重の適切な設定が信頼性の鍵。
- 動的制御の重要性： アクティブな介入が高速・高画質を支える。
- センシングと環境適応： 物理現象を「目」で見ることが設計の第一歩。
これらの知見は、3Dプリンタや自動搬送ロボット、さらにはフレキシブルデバイス製造など、他分野へも広く応用可能な汎用性の高い知識です。本記事が、より堅牢なシステム設計の一助となれば幸いです。
（日本アイアール株式会社 特許調査部 Y・K）
《引用文献、参考文献》
- 1） 「紙送りローラのトライボロジー」,小俣 順昭 著（日本ゴム協会誌/J-STAGE）
https://www.jstage.jst.go.jp/article/gomu1944/74/8/74_8_306/_article/-char/ja/ - 2） JIS P 0001 紙・板紙及びパルプ用語（日本産業標準調査会）
https://www.jisc.go.jp/ - 3） 「MFPにおける紙搬送技術」.城戸 衛 著（日本画像学会誌/J-STAGE）
https://www.jstage.jst.go.jp/article/isj/48/3/48_3_206/_article/-char/ja/
