ばね材料の種類・特徴、JIS規格による材料選定を解説 [ばね設計の基礎③]
ばね設計の基礎知識を扱う当連載では、第1回で「ばねの役割と種類」、第2回で「ばね定数」について解説しました。ばね設計では、必要な力や変位を定量的に表すことが重要ですが、使用する材料が異なれば、ばね定数は異なる値となり、寿命や使用可能な環境も大きく変わります。
そこで今回は、ばね設計に欠かせない材料選定の考え方について整理します。
目次
１．ばね設計における材料選定の位置づけ
ばね設計において、材料はばね定数や形状と並ぶ重要な設計要素です。
材料選定を誤ると、使用条件・使用環境によっては早期破損や性能劣化を招く恐れがあります。
本章では、材料がばね性能に与える影響と、設計における位置づけを整理します。
ばね材料が、ばね性能に与える影響とは
- ① 弾性特性への影響：
ばね材料の弾性係数は、ばね定数の算出に直接関係します。連載第2回の記事で紹介した公式にも示す通り、材料が変われば、同一形状であってもばね定数は変化します。 - ② 強度と耐久性への影響：
材料の強度や疲労特性は、ばねの許容応力や寿命を左右します。特にばね変位の変化が頻繁に繰り返される条件下では、材料選定が信頼性に直結します。 - ③ 使用環境への適合性：
温度、湿度、腐食環境への耐性は材料ごとに異なります。環境条件を無視した材料選定は、破損や劣化の原因になります。 - ④ コスト面への影響：
本来必要のない高級材料を選定することで過剰品質となり、材料費や加工コストが増加するケースもあります。ばね材料はコストと信頼性のバランスを考慮する必要があります。
２．代表的なばね用材料の種類と特徴
ばねに使用される材料は多岐にわたり、ゴム製やプラスチック製のばねもありますが、本章では、代表的な金属線材について特徴と設計上の注意点を整理します。
（1）熱間成形と冷間成形
「熱間成形」は、材料を高温に熱してばね成形した後に、焼き入れ・焼き戻しという熱処理を行ってばねとして必要な強度を得るものです。熱間成形により製造するばね鋼材の規格として「SUP」があります。線径9mm以上の大型ばねに適用されます。
一方「冷間成形」は、高温での熱処理を行わず、常温でばね成形した後に、低温焼なましを行うことにより、ばねとしての強度を整える方法です。
汎用的に使用されるばねの大半は冷間成形であり、ここでは冷間成形ばねの代表的鋼種について紹介します。
（2）冷間成形ばねの代表的な鋼種
① 硬鋼線（SW）
ばね用材料の中でも最も広く使用されており、コストと性能のバランスに優れている点が特徴です。一般的な圧縮ばねや引張りばねなど、小型機械など幅広い用途で採用されており、加工性にも優れるため量産にも適しています。耐食性や耐熱性は高くないため、高湿度環境や腐食性雰囲気、高温条件下で使用する場合には注意が必要です。使用環境が比較的穏やかで、標準的な用途に適した材料といえます。
② ピアノ線（SWP）
硬鋼線（SW）より疲労強度に優れることから、高応力条件や長寿命が求められるばねに使用されます。自動車部品や産業機械など、信頼性が重視される用途で多く採用されています。繰り返し荷重を受ける条件下でも安定した性能を発揮します。
③ ステンレス鋼線（SUS）
耐食性に優れている点が最大の特徴で、高湿度環境や腐食性雰囲気でも使用できる材料です。屋外機器や医療機器、食品機械など、清浄性や耐環境性が求められる分野で多く使用されています。SWやSWPと比較すると横弾性係数が低く、同じばね定数を得るためには形状設計を工夫する必要があります。
（※ステンレス鋼の解説記事はこちら）
④ オイルテンパー線（SWO）
SWPよりも高い引張強度を持つ鋼種で、中型から大型機械のばね用材料として選定します。
オイルテンパー線は製造工程で焼入れ・焼戻しが施されているため、冷間成形ばね用材料の中でも高い疲労強度と耐へたり性を持つ材料として知られています。
オイルテンパー線には炭素鋼系と低合金鋼系とがあります。
低合金鋼として、主に次の3種類があります。
- シリコン‐クロム鋼（SWOSC）
- シリコン‐マンガン鋼（SWOSM）
- クロム‐バナジウム鋼（SWOCV）
低合金鋼オイルテンパー線は、耐熱性や疲労強度にも優れていますが、その分材料コストは高くなります。要求寿命や使用条件・使用環境を考慮して材料を選ぶことが重要です。

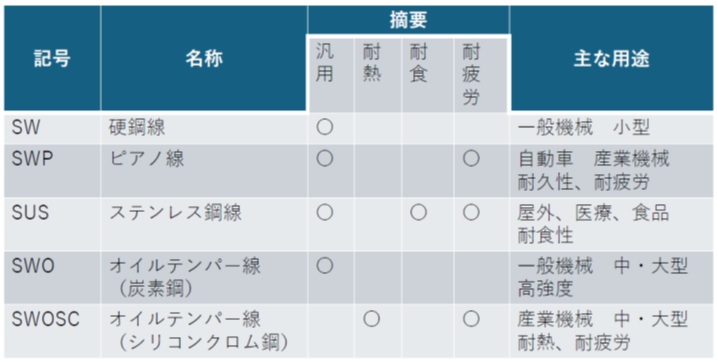

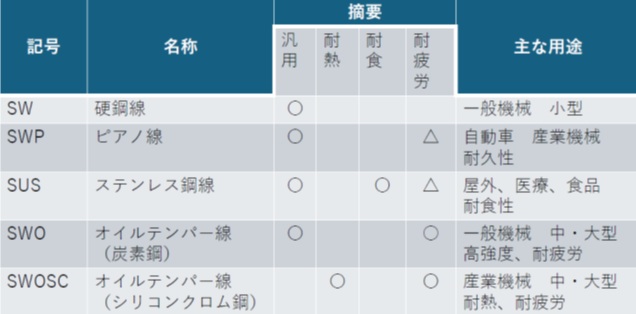

【冷間成形ばね材料（代表例）】
３．材料選定の考え方と設計の進め方
（1）使用条件から材料を絞り込む
- 荷重条件： 最大応力や変動応力に応じて、必要な強度レベルを考えます。
- 環境条件： 温度、湿度、腐食性雰囲気の有無を確認し、耐環境性を考慮します。
- 寿命要求： 要求される使用回数や信頼性レベルに応じて、疲労特性を重視します。
（2）品質とコストのバランス
上記（1）に述べた設計条件を整理したうえで、必要十分な性能を満たす材料を選定することが重要です。
また、標準材料や実績のある材料を活用することで、品質の安定化やコスト抑制につながる点も、設計段階で意識しておくべきポイントといえます。
４．ばね材料JIS規格の見方ととばね設計への活用
ばねに用いる材料を選定する際に重要な役割を果たすのが、ばね材料規格です。
本章では、ばね材料に関するJIS規格を設計実務の中でどのように活用すべきか、という観点から整理します。
材料規格は設計者と製造者、調達部門との間で共通の基準として機能するため、材料指定や仕様書作成の際にも重要な役割を果たします。
（1）材料強度の確認
材料規格は、ばね設計において材料を選定し、指定するための重要な資料です。
設計者にとって重要なのは、「機械的性質の規定範囲」を正しく理解することです。
ばね用材料のJIS規格には、化学成分や機械的性質、試験方法などが定められています。
機械的性質については線径ごとに引張強さの範囲が記載されており、材料特性のばらつきを考慮した設計が可能になります。
（2）用途
例えば「JIS B 3522 ピアノ線」の表1には、SWP-A、SWP-B、SWP-Vの適用線径と摘要（用途）が記載されており、これを材料選定の参考とすることができます。
（3）標準線径
例えば「JIS B 3522 ピアノ線」の表2には、標準線径ごとにSWP-A、SWP-B、SWP-Vの引張強さ規定値（下限~上限）が記載されています。
標準線径は0.18mm～10mmの範囲で規定されています。例えば2mm～5mmでは、2.00、2.30、2.60、2.90、3.20、3.50、4.00、4.50、5.00 と規定されています。
規格に存在する標準線径以外の値を指定すると、特注となってコストと納期に影響しますので、標準線径から選定することが重要です。
５．材料選定と規格理解の重要性の整理
今回は、ばね設計における材料選定の考え方と、ばね材料に関するJIS規格の概要について解説しました。
ばね材料は、ばね定数とも密接に関係し、疲労寿命や使用環境への適応性を左右する重要な要素です。
設計段階で材料特性とばね材料規格を正しく理解しておくことで、後工程での手戻りや想定外の破損を防ぐことができます。
次回は、ばね設計において最も重要な課題の一つである疲労設計に焦点を当て、ばねの疲労と疲労寿命の考え方について解説します。
（日本アイアール株式会社 特許調査部 S・Y)
