ゲル防水、一体特殊ガスケット、そして裏技防水｜電子機器の防水設計ノウハウを伝授

【はじめに】防水設計における「不都合な真実」

防水設計の深淵：次世代電子機器を守る「止水」の戦略的アプローチ

現代の電子機器、特にウェアラブルデバイスやIoT端末、車載モジュールにおいて、防水性能はもはや「付加価値」ではなく「前提条件」となりました。しかし、多くの設計者が直面するのが「防水性能を上げれば上げるほど、筐体が大型化し、組立コストが上がり、放熱性が悪化する」というジレンマです。
IPX7やIPX8といった厳しい規格をクリアしつつ、製品としての魅力を損なわないためには、従来のガスケット設計を超えた、高度な「止水戦略」が求められます。

１．ゲル防水（超テク設計）

～低反力と超追従性が生み出す「究極の密閉」～

「ゲル防水」は、シリコーンゲルなどの極めて柔軟な素材を止水材として活用する手法です。
一般的なソリッドゴム（ガスケット）が「圧縮して反発力で止める」のに対し、ゲルは「形状に馴染んで隙間を埋める」という思想に基づいています。固体と液体の中間のような特性を持つゲルは、従来のゴム材料では不可能なレベルの応力緩和と密着性を実現します。

（1）メリット：なぜ「ゲル」でなければならないのか

ゲル防水の最大の利点は、その「超低硬度」と「流動性に近い追従性」にあります。

① 筐体変形抑制効果
一般的なゴム製ガスケットやOリングでは、止水機能を確保するために通常8～30%程度の圧縮率が必要であり、その反発力が筐体外側への拡張応力として作用します。一方、シリコーンゲルは極めて低荷重下で変形可能であるため、薄肉樹脂筐体や低剛性小型デバイスでも、反力に起因する口開きや本体変形を最小限に抑えつつ高度な止水性を付与することが可能です。
② 複雑形状部への追従性
FPC（フレキシブルプリント基板）が筐体をまたぐ引き出し部分や、複雑な3次元曲面においても、ゲルはその形状に液体のようになじみ、硬化後はその形状を保持します。これにより、固形ガスケットでは隙間が生じやすい微細な段差も埋めることができます。

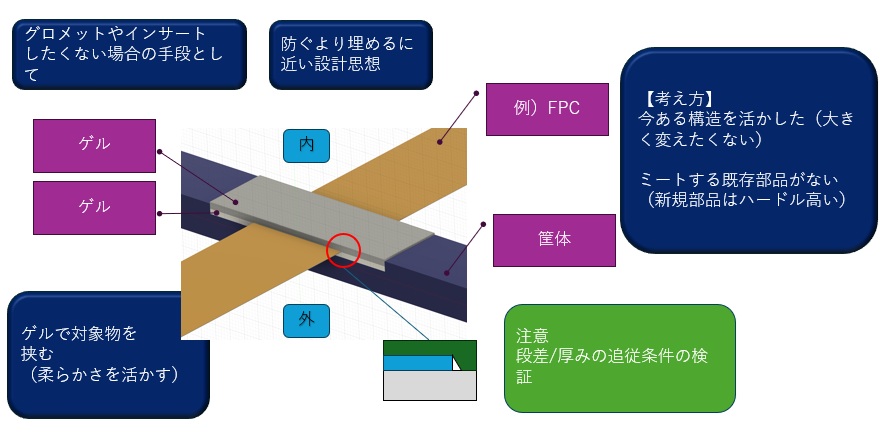

【図1　ゲルサンド構造例】

③ 振動・衝撃吸収（ダンパー効果）
ゲル素材は、止水と同時に内部部品の防振・緩衝材としての機能を兼ね備えます。例えば、車載センサーやECU（電子制御ユニット）の内部では、振動や冷熱衝撃からワイヤーボンディングなどの繊細な電子部品を保護するために、ゲルの応力緩和特性が活用されています。

（2）設計の重要ポイント：シミュレーションと材料選定

ゲル防水を成功させるには、従来のゴム硬度や「つぶし代」の概念を捨て、ゲル特有の指標を用いた設計が必要です。

① 針入度（硬さ）の管理
ゲルの硬さは、一般的なゴム硬度計（デュロメーターAなど）では測定できないほど柔らかいため、「針入度（しんにゅう度）」という指標で管理されます。
【針入度とは？】規定の針（またはコーン）を試料に落とし、どのくらい深く刺さるか（1/10mm単位）を示した数値です。数値が大きいほど柔らかいことを意味します。
【選定の勘所】設計する製品の動作温度範囲（-40℃〜180℃など）において、ゲルが硬くなりすぎず（柔軟性を維持し）、かつ流出しない適切なグレードを選定する必要があります。例えば、針入度65〜90といった非常に柔らかいグレードが、繊細なセンサーの保護や止水に用いられます。

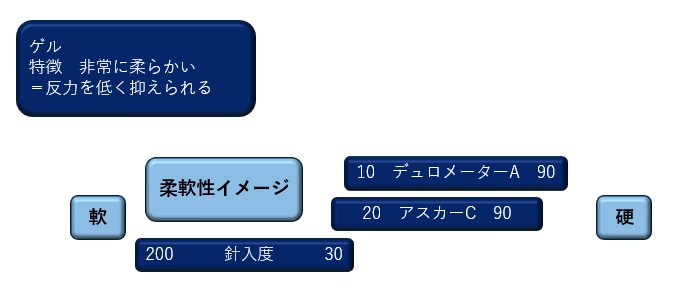

【図2　針入度と硬度の関係イメージ】

② 充填率と逃げ場の設計
ゲルは非圧縮性（圧力をかけても体積自体は縮まない）であるため、逃げ場のない空間に閉じ込めて熱膨張すると、内圧が高まり筐体を破壊するリスクがあります。
一般的なガスケット設計でも充填率は60〜90%（狙い値75%）が推奨されますが、ゲルの場合は特に、温度変化による体積膨張分を吸収できる「逃げ道（空間）」を計算に入れた溝設計が不可欠です。
③ 表面粘着性の活用
シリコーンゲルは、それ自体が持つ自己粘着性（タッキネス）を利用することで、プライマー（接着下地剤）なしでも筐体や部品に密着し、気密性を保持できる場合があります。この特性により、微細な隙間への追従性がさらに高まります。

（3）あえてデメリット：設計者を悩ませる「扱いづらさ」

① 製造工程の難易度
ゲル単体は非常に柔らかく、形状を自立して保つことが難しいため、Oリングのように手作業で「つまんで組み込む」ことは困難です。そのため、製造にはディスペンサー（自動塗布装置）を用いて液状のまま注入し、その場で加熱硬化させるポッティング工程が必要となる場合が多く、設備投資や工程管理（混合・脱泡・硬化時間）が複雑になります。
② リペア性の低さ（分解困難）
一度充填・硬化して密着したゲルは、非常に粘着性が高く、また強度が低いため、分解しようとすると千切れてボロボロになります。きれいに除去して再利用することはほぼ不可能であり、修理（サービス性）の難易度が極めて高くなるため、メンテナンスフリーを前提とした設計が求められます。

（4）この設計を選ぶポイント

以下の条件に当てはまる場合、ゲル防水は最強の選択肢となります。

「薄型・軽量」が命のウェアラブルデバイス：筐体の剛性が確保できず、強い反発力を持つパッキンが使えない場合。
超小型センサー：圧力センサーなど、外部からの応力影響を極力排除したい精密部品の防水・封止。
FPCの引き出し部：従来のガスケットでは挟み込みによる断線リスクや、段差による漏水を防げない特異点。
複雑な内部構造の保護：防水と同時に、耐電圧（絶縁）や放熱、耐振動性能も同時に付与したい場合（パワーモジュールやECUなど）。

２．一体特殊ガスケット

～部品の融合がもたらす品質の安定とコストの最適化～

「ガスケットを溝に入れる」という作業自体をなくし、筐体や部品そのものにゴムを一体化させる手法です。
2色成形（重合成形）やインサート成形がその代表例です。

（1）メリット：組立ミスの根絶と省スペース化

ヒューマンエラーの排除：防水不良の最大の原因は「ガスケットの入れ忘れ」「噛み込み」「ねじれ」です。一体成形であれば、これらのリスクをゼロにできます。
シールラインの極小化：溝を掘るスペースが不要になるため、製品の外形寸法をギリギリまで追い込むことが可能です。
長期信頼性：樹脂とゴムが化学的・物理的に結合しているため、経年劣化によるシールのズレが発生しません。

（2）設計の重要ポイント：異種材料の「界面」を制する

密着性の確保：樹脂（PC, PA, PBT等）とエラストマー（TPU、シリコーンゴム）の相性を考慮します。化学的に結合させるための専用グレードの選定や、物理的な「アンカー形状（食い込み構造）」の設計が不可欠です。
金型設計の高度化：ゴムの注入時の圧力で樹脂側が変形しないよう、サポートピンの配置やゲート位置を緻密に計算する必要があります。
圧縮永久歪みの考慮：一体化されているがゆえに、ゴム部分だけの交換ができません。長期間使用しても弾性が失われない高品質な材料選定が求められます。

（3）あえてデメリット：高い初期コストと変更の困難さ

金型費の高騰： 2色成形用の金型は非常に高価であり、量産数が少ない製品では減価償却が困難です。
設計変更のコスト：シール形状を少し変えたいだけでも、高価なメイン金型を修正する必要があり、開発終盤の変更は致命傷になります。

（4）この設計を選ぶポイント

月産数万台規模のスマートフォンやコンシューマー製品
SIMトレイやコネクタのキャップなど、ユーザーが頻繁に操作する部品
絶対に配置ミスが許されない車載センサーのハウジング

３．裏技防水（既存構造を活かす知恵）

～構造を変えずに「結果」を変えるトリッキーな手法～

予算がない、スペースがない、設計がすでに固まっている。そんな絶望的な状況下で防水を実現するための「スペシャリストの知恵」です。

（1）手法とメリット：スマートな「後付け」防水

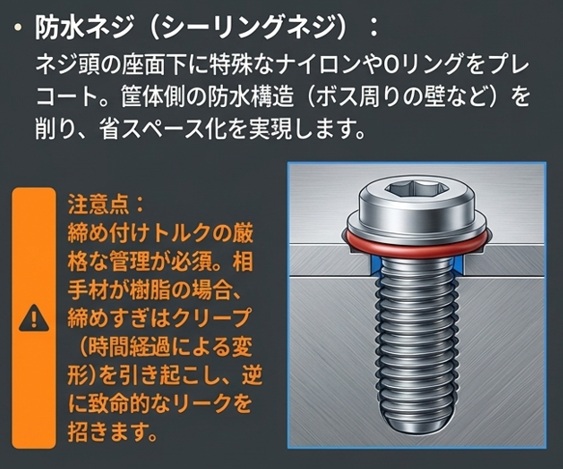

防水ネジ（シーリングネジ）：ネジの頭の下に特殊なナイロンやゴムが塗布されたネジです。筐体に止水構造がなくても、ネジ穴からの浸水をピンポイントで防げます。

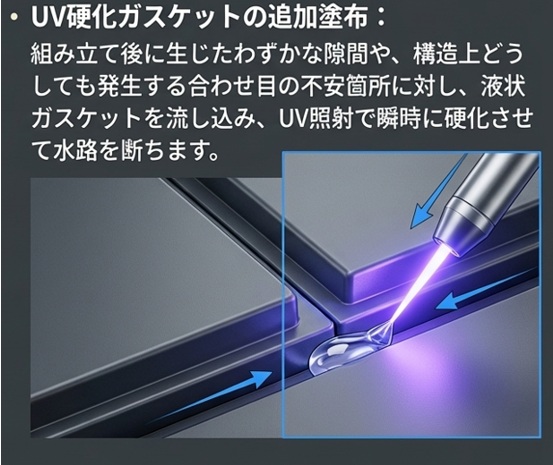

UV硬化ガスケット（CIPG/FIPG）：組み立てた後の隙間に液状ガスケットを塗布し、UVで瞬時に硬化させる手法。金型が不要で、既存の筐体形状を活かせます。

UV硬化ガスケットの追加塗布

撥水コーティング（ナノコート）：水分子よりも小さい網目を持つ膜を基板や筐体にコーティングし、表面張力で水を弾きます。IPX4～5程度の「生活防水」であれば、構造設計なしで実現できる場合があります。

防水ネジ（シーリングネジ）

（2）設計の重要ポイント：過信せず、弱点を知る

界面のクリーンリネス：裏技的な手法は、接着や表面張力に依存するため、油脂や汚れに極めて弱いです。製造工程での洗浄管理が設計以上に重要になります。
大気圧変化の考慮：密閉を強めるほど、内部の空気の膨張・収縮による「呼吸」で、弱い箇所から水を引き込んでしまいます。必要に応じて「通気膜」を併用する判断が求められます。

（3）あえてデメリット：管理項目の増加と耐久性の限界

施工のバラツキ：ネジの締め付けトルクや、コーティングの膜厚管理など、製造現場の「腕」に依存する部分が大きくなります。
経年劣化への懸念：物理的なゴムに比べ、化学的な膜や塗布材は、紫外線や薬品による劣化が早い傾向にあります。

（4）この設計を選ぶポイント

既存モデルのマイナーチェンジでの防水化
構造的にどうしてもガスケットが回せない「隙間」の補完
試作段階での急な防水要求への対応

おわりに：防水設計のスペシャリストとして

防水設計に「正解」はありません。しかし、「最適解」は必ずあります。
今回紹介した、究極の柔軟性を持つ「ゲル」、究極の効率を持つ「一体成形」、そして知恵で乗り切る「裏技」。これらを製品のライフサイクル、生産台数、そして要求される信頼性に合わせて使い分けることこそが、真の防水技術スペシャリストに求められる資質です。

止水は「点」ではなく「面」で、そして「設計」だけでなく「製造プロセス」まで含めて考える。
この視点を持つことで、あなたの設計するデバイスは、過酷な環境下でも決して沈まない強さを手に入れることができるでしょう。
