アンテナの重要パラメータ：インピーダンス・VSWR・帯域を基礎から解説
アンテナの利得や指向性、放射パターンを理解すると、次に重要になるのが「設計通りの性能が出ないのはなぜか」という問題です。
実務の現場では、アンテナが動作しているにもかかわらず、通信距離が伸びない、測定結果が不安定になるといった問題が頻繁に発生します。こうした問題の原因は、放射特性そのものではなく、アンテナの重要パラメータが適切に扱われていないことにある場合が少なくありません。
本稿では、アンテナ設計・評価において必ず登場するインピーダンス、インピーダンス整合、VSWR、帯域という4つの概念について、その意味と考え方を基礎から解説します。
１．なぜアンテナにパラメータが必要なのか
アンテナは電波を放射・受信する装置ですが、それと同時に高周波回路の一部でもあります。そのため、アンテナ単体の形状や放射特性だけでなく、送信機や受信機との電気的な関係を考慮しなければなりません。
（1）「つながらない」原因は放射以前にあることが多い
通信がうまくいかないとき、多くの場合、利得や指向性といった放射特性に原因を求めがちです。しかし実際には、アンテナに供給された電力が十分に放射されていない、というケースが少なくありません。
この問題を理解するための鍵となるのが、インピーダンスやVSWRといったパラメータです。
（2）アンテナは回路として評価する必要がある
上述のように、アンテナは高周波回路の一部であるため、アンテナ単体の形状や放射特性だけを見ていても、実際の通信性能を正しく評価することはできません。送信機、ケーブル、アンテナは一つの系として動作しており、その中でどこか一か所でもエネルギーの流れが阻害されていれば、全体の性能は大きく低下します。
このような観点から、アンテナを評価する際には、放射特性だけでなく、インピーダンスや整合状態といった電気的なパラメータを併せて確認する必要があります。
これらのパラメータを理解することが、次章以降で解説する内容の出発点になります。
２．アンテナインピーダンスとは何か
「アンテナインピーダンス」は、アンテナを理解するうえで最も基本的な概念の一つです。
（1）インピーダンスの基本的な意味
「インピーダンス」とは、交流信号に対する電気的な“抵抗とリアクタンスを含めた量”です。直流回路で扱う抵抗に、周波数に依存する成分を含めた量として定義されます。
アンテナにもインピーダンスがあり、その値はアンテナの形状、寸法、使用周波数、さらには周囲環境によって決まります。次式で表されます。
Z=R+jX
- Z：インピーダンス
- R：抵抗成分（放射抵抗と損失抵抗の和）
- X：リアクタンス成分。コイル（L）やコンデンサ（C）によって生じる成分で、電波の放射に直接使われないエネルギーの蓄積・放出を表します。
- ｊ：虚数単位
（2）アンテナと送信機の関係
送信機や受信機には、あらかじめ想定されたインピーダンスがあります。多くの無線機器では、50Ωが標準として採用されています。これは電力損失と電力処理能力のバランスを取った実用的な値です。
アンテナのインピーダンスがこの値と大きく異なる場合、送信機とアンテナの間でエネルギーのやり取りがうまく行われません。これを「インピーダンスが合っていない（整合していない）」と表現します。
３．インピーダンス整合という考え方
「インピーダンス整合」とは、送信機（または受信機）とアンテナの間で、高周波エネルギーをできるだけ効率よくやり取りするための状態を指します。アンテナ設計や評価において、極めて重要な考え方です。
（1）整合していないと何が起こるのか
送信機から出力された高周波電力は、本来であればアンテナに供給され、電波として空間へ放射されます。
しかし、インピーダンスが整合していない場合、その電力の一部はアンテナに入りきらず、送信機側へと戻ってしまいます。この戻ってくる電力を「反射」と呼びます。
受信側でも同様にアンテナから受信機へ効率よく電力を受け取ることができません。
反射が発生すると、
- 放射される電力が減少する
- 通信距離や受信品質が低下する
- 送信機に余分な負担がかかる
といった問題が生じます。
（2）整合は「放射以前の前提条件」
アンテナの利得や指向性、放射パターンといった特性は、アンテナに電力が正しく供給されていることを前提として議論されます。
インピーダンス整合が取れていない状態では、アンテナ形状が適切であっても、理論通りの性能を得られないことになります。
この意味で、インピーダンス整合は「放射以前の問題」であり、設計の出発点といえます。
（3）なぜ50Ωが基準として使われるのか
多くの無線機器や測定器、同軸ケーブルでは、50Ωが標準インピーダンスとして採用されています。この値は、無線システム全体の互換性を確保するための共通基準として採用されています。そのため、アンテナ側も50Ωに近いインピーダンスを持つよう設計・調整されるのが一般的です。
（4）実際のアンテナでは完全な整合は難しい
理論的には、インピーダンスが完全に一致すれば反射は発生しません。しかし実際には、基板や筐体、周囲物体の影響により、常に完全な整合を保つことは困難です。
そのため実務では、「完全に一致しているか」ではなく、「どこまで許容できるか」という考え方が用いられます。この許容度を数値として表した指標が、次章で解説するVSWRです。
４．VSWRとは何か
「VSWR」は、インピーダンス整合の状態を数値として評価するための代表的な指標です。
（1）VSWRの意味
VSWRは、“Voltage Standing Wave Ratio”（電圧定在波比）の略です。進行波と反射波の関係から、反射の大きさを表す指標です。簡単に言えば、「どれだけ電力が反射されているか」を示す指標と考えるとよいでしょう。VSWRが1に近いほど反射が少なく、整合が良好であることを意味します。
数学的にインピーダンスから求められ、次の式で表されます。
VSWR=（1＋Γ）/(1－Γ)
- Γ（ガンマ）：反射係数（入射波に対する反射波の比）
（2）VSWRの数値感覚
実務では、
- VSWR＝1.5以下
- VSWR＝2以下
といった基準がよく用いられます。
用途や規格によって許容範囲は異なりますが、VSWRが大きくなるほど放射効率は低下します。
（3）VSWRが悪いと何が起こるか
VSWRが悪化すると、アンテナは存在していても期待した性能を発揮できません。
通信距離の低下や動作の不安定化といった問題につながります。
５．帯域とは何か
「帯域」は、アンテナが「どの周波数範囲で実用的に使えるか」を表すパラメータです。
（1）アンテナは周波数に依存する
アンテナのインピーダンスや放射特性は、周波数によって変化します。特定の周波数では良好に動作していても、周波数がずれると急激に性能が低下することがあります。
（2）帯域の定義

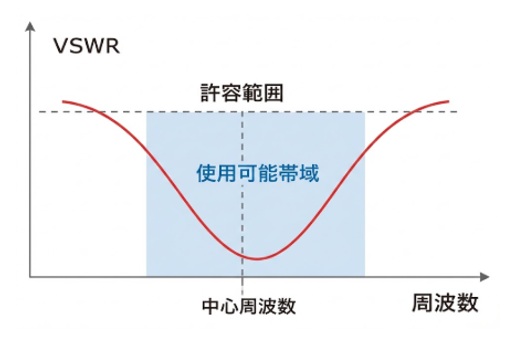

一般に帯域は、
- VSWRが一定以下
- 放射特性が許容範囲内
といった条件を満たす周波数範囲として定義されます。
帯域が広いアンテナは、周波数変動や環境変化に強いという特徴があります。
（3）帯域とQの関係
帯域を語るうえで、避けて通れない概念が「Q（キュー）」です。

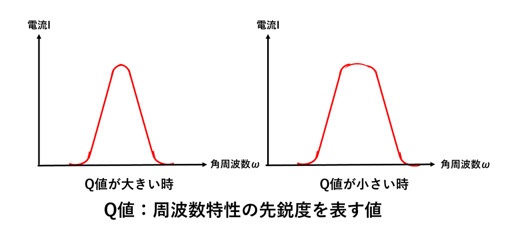

「Q」とは、品質係数（Quality factor）であり、アンテナや共振回路がどれだけエネルギーを蓄えやすいか、またどれだけ鋭く共振するかを表す指標です。
一般に、Qが高いアンテナは共振が鋭く、特定の周波数で非常によく動作しますが、その反面、周波数が少しでもずれると急激に性能が低下します。このため、Qが高いほど帯域は狭くなり、Qが低いほど帯域は広くなるという関係が成り立ちます。
アンテナを直感的に捉えると、Qが高い状態とは「特定の周波数に強く同調している状態」であり、Qが低い状態とは「多少周波数がずれても動作できる余裕がある状態」と言い換えることができます。ただし、Qを単純に低くすればよいわけではなく、用途や周波数帯によって求められる特性は異なるため、設計時にはバランスが重要になります。
小型アンテナでは、物理サイズが波長に対して小さくなるため、エネルギーがアンテナ周辺に蓄積されやすく、構造上Qが高くなりがちです。その結果、使用できる周波数範囲、すなわち帯域が狭くなり、実用上の制約が大きくなります。このため、小型アンテナ設計では、利得やサイズだけでなく、いかにQを下げて必要な帯域を確保するかが重要な設計課題となります。
帯域確保のために、アンテナ形状の工夫やマッチング回路の導入が行われるのは、このQと帯域の関係によるものです。
６．重要パラメータはどう使うのか
インピーダンス、インピーダンス整合、VSWR、帯域は、それぞれ独立した指標ではありません。これらは相互に関係しながら、アンテナの実用性を左右します。
たとえば、帯域が十分に広く見えても、使用したい周波数帯でインピーダンスがずれていれば反射が増え、実際に放射・受信に使える電力が減ってしまいます。逆に、ある一点の周波数で整合が良好でも、帯域が狭ければ周波数ずれや環境変化で性能が不安定になります。
そのため評価では、次の観点をセットで確認することが基本になります。
- アンテナに電力が正しく供給されているか（インピーダンス／整合の観点）
- 反射が許容範囲に収まっているか（VSWRの観点）
- 必要な周波数範囲をカバーできているか（帯域の観点）
実務では、まず「整合が取れているか（VSWRが許容範囲か）」を入口として確認し、次に「要求する周波数帯全体で条件を満たすか（帯域）」を見ます。さらに、実装後に筐体や周辺部品の影響でインピーダンスが変化しないかも確認し、必要であればマッチングや形状を調整します。
これらを総合的に判断することが、アンテナ評価の基本となります。
７．まとめと次回予告
本稿では、アンテナの重要パラメータであるインピーダンス、インピーダンス整合、VSWR、帯域について解説しました。これらは、アンテナが「正しく動作しているか」を判断するための基礎となる概念です。
次回は、具体的なアンテナ構造に踏み込み、ダイポールアンテナやモノポールアンテナを例に、これらのパラメータがどのように現れるのかを解説します。
